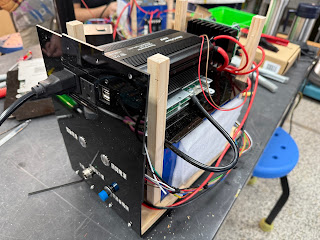

前段時間在自造中心DIY做了一顆1度電的行動電源
老師有交代，鋰電池(或稱二次鋰電池)要常用，才能保持「活性」
這顆電源成本不便宜
但中心還是願意讓我拿回來「玩」(ㄘㄜˋㄕˋ)
我當然不能辜負中心的好意
拿回來之後就測試不少插電的裝置
第一個是拿來煮火鍋
電火鍋最大功率到1000W
但這顆電池最大只能負荷800W
所以，當火力全開時
它保護裝置會啟動，機器會跳掉關機
所以只能以中等火力加熱
消耗的功率還蠻可觀的>_<
可惜被嫌加熱太慢，後來就換接市電
再來就是接PC桌機
看看效能如何
將近3小時，大概消耗8W
之後支援運動會預演的擴音器
有聲音，但擴大器感覺推不太動
聲音悶悶的
沒多久就改用市電
聖火繞境時，再拿出去當緊急電源
接活動式的擴音機
可能是活動吵雜，沒有反映聲音問題
最後，去接車床
大概做了兩支筆
有天運轉時，發出逼、逼、逼的警示聲
後來就斷電
我覺得應該還有30%的電
後台系統顯示「過放保護」
過放了，容量直接歸零
上面這些「玩」的經驗
都在群組分享並詢問問題
得到幾個回饋：
1.這顆行動電源逆變器是方形波，不是正弦波，這兩個波的差別查資料後，如下所示
原來交流電有三種波型，最穩定的是正弦波，我們用的市電就是正弦波
這次DIY的逆變器是方形波
2.過放保護是因為電池沒有分容，分容是什麼?上網查詢，是說每顆電池依實際容量進行測試和分類，確保電池的性能穩定並符合應用需求。
這顆行動電源裡面有四顆鋰電池，才四顆，有需要分容嗎?
3.我繼續查相關資料，去查方形波與正弦波的差異
越看越覺得心驚
方形波的特性
波形不穩定： 方形波的電壓在正峰值和負峰值之間快速切換，呈現出非連續性的「跳變」。這種瞬間的大幅度電壓變化（高dV/dt）會對負載產生較大的電磁應力。
含有高次諧波： 方形波並不是單一的基頻（如50Hz或60Hz）組成，而是由基頻加上大量高次諧波（頻率為基頻的整數倍）組成。
- 高次諧波是電壓波形不平滑的結果，這些諧波會影響負載的正常運作。
- 方形波
適用於負載較簡單、不敏感的設備，例如：
- 白熾燈泡
- 電阻性負載（如簡單加熱器）
- 某些手動工具
不適合用於感性負載（如馬達、壓縮機）或電子設備（如電腦、音響）。
- 正弦波
適用於所有類型的設備，包括：
- 精密電子設備（如電腦、手機、醫療設備）
- 感性負載（如風扇、馬達）
- 大部分家電（如冰箱、空調）
所以，這顆「行動電源」不適合接車床，因為正形波的特性，會造成馬達過熱、震動、噪音等狀況，容易讓馬達損壞。
組裝與使用這顆行動電源，真的是讓我長了許多知識。
